智能控制系统

智能控制系统的控制方式分为自动模式、手动模式：

自动模式

把PLC控制柜面板的“自动/手动”切换开关切到“自动”实现自动控制。自动模式为全新风运行的变频调速模式，属节能经济模式。

手动模式

把PLC控制柜面板的“自动/手动”切换开关切到“手动”实现手动控制。可根据需要启动从控制柜面板上启动1#-2#工频风机，或者从控制柜触摸屏输入启动频率启动1#变频至2#变频风机变频工作。

注意：手动模式只能用于设备检修、测试用途。不能长期无人值守运行。

PLC控制柜

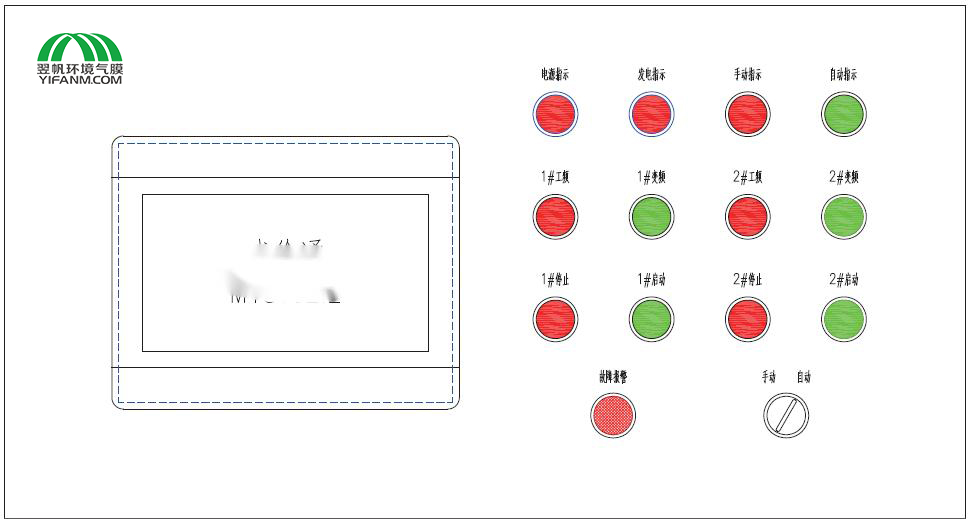

智通控制系统的PLC控制柜主面板如下：

控制柜主面板

右侧部分最上面一排为电源指示及设备运行状态指示。从左往右分别为电源指示、发电指示、手动指示、自动指示。

第二排为风机的运行状态指示，从左往右分别为：1#工频（运行指示）、1#变频（运行指示）、2#工频（运行指示）、2#变频（运行指示）。

第三排分别为风机手动状态下的（工频）启动和停止按钮，从左往右分别为：1#停止（工频）、1#启动（工频）、2#停止（工频）、2#停止（工频）

最下面一排左侧为故障报警指示灯，右侧为一个三档的手动\自动切换旋钮。

主面板左侧位置装配有一台10英寸的触摸显示屏，除了工频风机的手动控制以外，其它大部分的显示和操作都通过触摸屏来完成。

具体的说明如下：

• 电源指示：当控制柜接通电源时，电源指示灯发亮。
• 发电指示：当市电断电，发电机启动时，发电指示灯亮
• 手动指示：当控制系统切换到“手动模式”运行时，手动指示灯发亮。
• 自动指示：当控制系统切换到“自动模式”运行时，自动指示灯发亮。
• 故障报警：当发生压力过低、压力过高、差压表断线、变频故障等时，故障报警灯会闪烁并发出蜂鸣声，请在触摸屏上查看相应的报警信息。
• 手动/自动切换开关：当旋钮转换至左侧时，控制系统为“手动”控制模式，同时控制柜的手动指示灯亮起。当旋钮转换到右侧时，控制系统为“自动”控制模式，同时控制柜面板上的自动指示灯亮起。手动和自动的中间有一个空档，当旋钮转换至空档位置时，控制系统为停止状态，将暂停和关闭所有运行设备。
• 触摸屏的操作另见详细下面的详细说明。

注意：手动模式只能用于设备检修、测试用途。不能长期无人值守运行。
